el multiplexor de la fibra de 3G HD SDI, FCC video del convertidor de la fibra óptica aprobó

HD SDI sobre el multiplexor 3G/HD-SDI de la fibra al convertidor video de la fibra óptica del SDI de la fibra

Descripción

El transmisor óptico video de alta definición/el receptor de 3Gbps HD-SDI adopta la tecnología de codificación digital, que puede realizar la transmisión bidireccional de larga distancia de una señal video de 3Gbps HD-SDI a través de una fibra óptica unimodal, y la señal máxima se puede transmitir sin la distorsión y sin la retransmisión los 80Km. formato óptico digital de alta definición de la señal del transmisor-receptor de 3Gbps HD-SDI TV de 270Mbps a 2.97Gbps, ayudas de sistema ópticas video del transmisor-receptor de 3Gbps HD-SDI SMPTE424M, SMPTE292, SMPTE344M, SMPTE259M y DVB-ASI (los 270M) y otras señales digitales del formato de la TV.

Características

El Ø el dispositivo se utiliza en el apareamiento, la señal video local es entrada, y la señal video opuesta es salida; Ø

Ø puede proporcionar una variedad de métodos de mesa ordinaria y de estante de tarjeta centralizado;

El Ø SD, HD, 3G entró la detección automática, tarifa de la ayuda 270Mbit/s-1.48Gbit/s-3Gbit/s; apoye la nueva señal completa COMPLETA del formato de HD HD 1080P/60HZ 3Gbps HD-SDI, la distancia de transmisión puede alcanzar los 80KM;

El Ø apoya SMPTE los 424M (2.97Gbps/s), SMPTE los 292M (1.485Gbps/s), SMPTE los 344M (540Mb/s), SMPTE los 259M (360Mb/s) y DVB-ASI (270Mb/s)

Ø con la igualación automática del cable en el transmisor, los 80M: 2.97Gb/s, el 140M: 1.485Gb/s los 250M: 270Mb/s

El Ø el transmisor y el receptor tiene otra salida video del SDI, y hay un LED para indicar la situación del acceso de la señal del SDI

El Ø el interfaz video proporciona la función de tres niveles de la protección contra la luz, que puede pasar la prueba de ITU-T K.21 (10/700 μS), modo común: 6KV, impedancia (40 Ω)

Adaptador externo del Ø AC220/5V o adaptador externo de DC-48V/5V;

Parámetros técnicos

fibra del u

Puerto óptico: 1

Fibra: Sola fibra

Interfaz de fibra óptica: FC/SC/ST/LC (SFP)

Longitud de onda: 850nm/1310nm con varios modos de funcionamiento; solo modo 1310nm/1550nm

Distancia de transmisión sin la retransmisión: los 0~80Km

Típico transmita el poder: Solo modo 100uw — 0.93mw

u vídeo de 3Gbps HD-SDI

Ancho de banda video: 270Mb/s-2.97Gb/s

Estándares de la señal de la TV: SMPTE los 424M, SMPTE los 292M, SMPTE los 344M, SMPTE los 259M y DVB-ASI

Pérdida de reflexión: >15DB

Igualación: los 250m @ 270Mbit/s, el 140m @ 1.485Gbit/s, los 80m @ 2.97Gbit/s

Interfaz: 75 ohmios BNC

u Ambiente de trabajo

Temperatura de trabajo: -10 ° C - +60 ° C

Temperatura de almacenamiento: -40 ° C - +85 ° C

Humedad de trabajo: el 0% - el 95% (ninguna condensación)

MTBF: horas >100,000

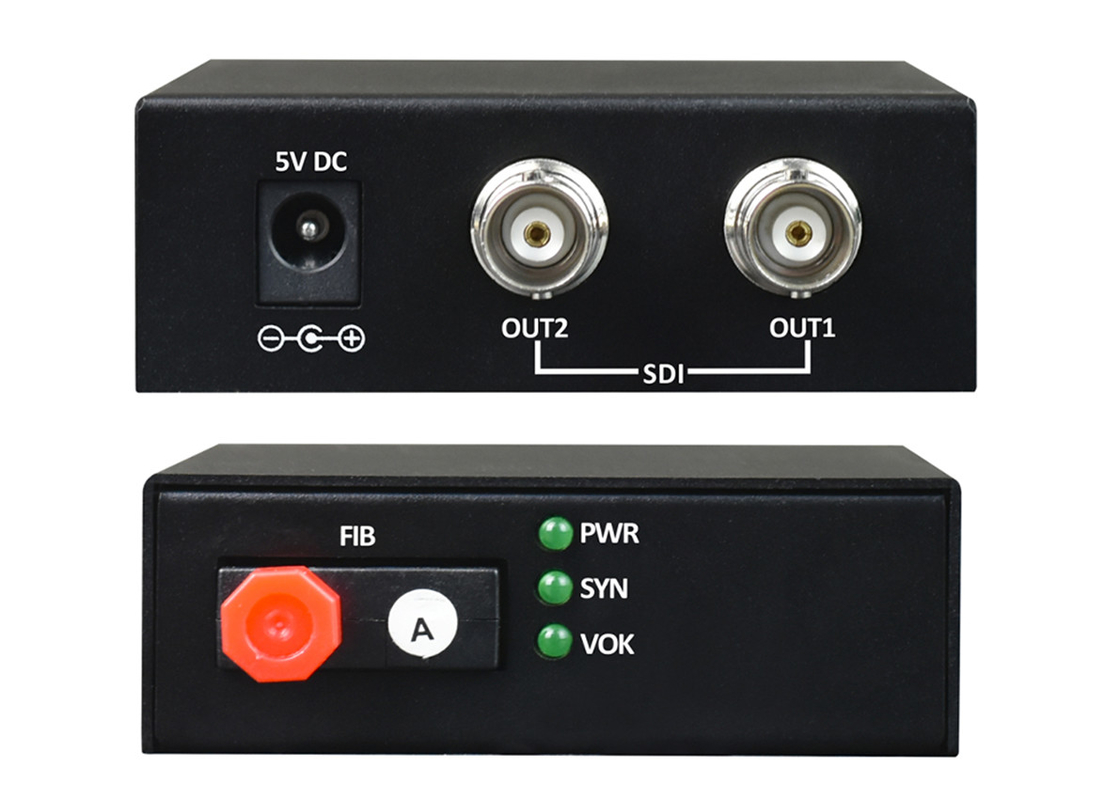

Imagen del producto
