Lugar de origen: | CHINA |
Nombre de la marca: | AEO |
Certificación: | CE, FCC |
Cantidad de orden mínima: | 1 par |
---|---|
Precio: | negotiation |
Detalles de empaquetado: | paquete y cartón |
Tiempo de entrega: | 5-8 días laborables |
Condiciones de pago: | T/T |
Capacidad de la fuente: | 10000 pares/mes |
Número entrado: | 1 | Pérdida de reflexión: | >15DB |
---|---|---|---|
Equilibrio: | 0-150m@1.485Gb /s | Conector: | FC/PC (SC/PC opcional) |
Canal óptico: | 1 | Tipo óptico: | unimodal (opcionales con varios modos de funcionamiento) |
Longitud de onda: | 1310nm /1550nm | Distancia de Trasmission: | los 0-100km |
Pérdida de reflexión óptica: | > 15dB | La óptica que se estremece: | < 0=""> |
Conector de la óptica: | FC/PC (SC/PC opcional) | Puerto de BNC: | 1 |
Nivel de señal de BNC: | nominal 800mV | Tiempo de la subida/caída de BNC: | indicación 200ps |
BNC llegan más allá: | < 10=""> | Índice binario video: | 2.97Gb/s máximo |
AZUFAIFAS: | < 10="" -9=""> | ||
Alta luz: | convertidor de la fibra de los 20km HD SDI,convertidor de la fibra de 1310nm HD SDI,vídeo de los 20km sobre el convertidor de la fibra |
Vídeo de SD-SDI/HD-SDI/3G-SDI Digitaces sobre el convertidor de la fibra con RS485
Parámetros técnicos
Óptico | Longitud de onda | 1310nm&1470nm-1610nm |
Tipo de la fibra | Solo modo, sola fibra (defecto) | |
Distancia | los 20km | |
Interfaz de la fibra | ST de FC (defecto) LC/SC/(opcional) | |
Vídeo del SDI | Número video del interfaz | 1 |
Interfaz físico | BNC | |
Max Resolution | 1920 x 1080 @ 60Hz | |
Entrada de video y impedancia de salida | 75Ω (desequilibrado) | |
La entrada de video/hacia fuera puso voltaje | Típico: 1Vpp, 0.5Vpp mínimo, 1.5Vpp máximo | |
Índice binario video | 2.97Gb/s máximo | |
Estándar video del SDI | 270Mbps (SD-SDI), el 1.485Gbps/M (HD-SDI), SMPTE425M3Gb/s que traza (3G-SDI), interfaz en serie de SMPTE424M 3Gb/s (3G-SDI) | |
Datos | Interfaz físico | El terminal de conexión del estándar industrial |
Señal de interfaz | RS485/RS422/RS232/Manchester | |
Baud Rate | 0-400Kbps | |
AZUFAIFAS | < 10="" -9=""> | |
Modo de operación | Lleno - duplex/semidúplex | |
Eléctrico y mecánico | Requisitos de alimentación entrados | DC 5V |
Adaptador | CA 100V~240V | |
Ambiental | Temperatura de funcionamiento | -20°C ~ +75°C |
Temperatura de almacenamiento | -40°C ~ +85°C | |
Humedad de trabajo | el 0% ~ el 95% (sin condensación) | |
MTBF | >100.000 horas |
Descripción
El convertidor óptico digital video SD/HD/3G del SDI adopta tecnología de transmisión de fibra óptica del gigabit completamente digital avanzado internacional. Estos estándares se utilizan para la transmisión de señales video digitales sin comprimir, unencrypted (opcionalmente incluyendo código integrado del audio y/o del tiempo) dentro de instalaciones de la televisión; pueden también ser utilizados para los datos packetized. Y ahora – con los dispositivos de la fibra óptica de FB-HD-SDI usted puede entregar esas señales en distancias grandes sobre los cables de fribra óptica. La señal video de HD SDI se puede transmitir a través de 1 sola fibra con la no-distorsión, transmisión de alta calidad, de larga distancia. Esta serie de vídeo al convertidor de la fibra tiene funcionamiento estable, calidad de imagen clara., y alta estabilidad con la indicación de situación del LED en el cuerpo del dispositivo. la situación de trabajo de dispositivos puede ser observada visualmente. Al mismo tiempo, el valor del interruptor, el voltaje, la situación de trabajo y la otra información útil reversa de la señal se pueden controlar por los datos RS485.This hace nuestros dispositivos más flexibles cuando viene la petición de diversos clientes. Los usos posibles para este producto, nombrar pocos son: Sistema de vigilancia inteligente del tráfico. Sistema de transmisión militar industrial del programa de la supervisión de la supervisión del establecimiento de una red de la escuela del sistema de seguridad (electricidad, química, acero, aceite, ferrocarril y etc) (Warehouse, frontera, guardias, etc) TV. Estadio (para el vídeo LIVE HD, la transmisión audio)
Características
• Código digital de la alta definición 3G/HD/SD-SDI y transmisión video de alta resolución de no-compresión
• Gamas del trabajo a partir del 270 Mbps a 2.97Gbps.
• Apoye todo el SMPTE los 259M estándar, trabajo en 270Mbps - 360Mbps
• Estándares de la ayuda SMPTE424M, de SMPTE292M, de SMPTE259M, de SMPTE344M y de DVB-ASI (270Mb/s)
• modo automático del SD de la cable-balanza de los 300M (el 1000ft) @; Cable-balance@ automático HD/3G (Belden 1694A) de 150 M (los 500ft)
• Indicadores del LED para supervisar de la situación de funcionamiento del sistema
• La función de la dirección de la red es opcional
• Los datos reversos de Rs485/232, los datos bidireccionales RS485 son opcionales
• 3U independiente o 19" estándar, 4U, bastidor de soporte 5.5U
• Diseño especial de ASIC, función del Caliente-intercambio de la ayuda
• Señal video de alta resolución de la ayuda 3G/HD/SD
• En ausencia de señal de entrada, cierre automáticamente la cabeza del laser para ampliar vida del laser
• Gamas de longitud de onda ópticas de la salida a partir de 1310 nanómetro, 1550nm a hasta 16 longitudes de onda de CWDM (ITU-T G.694.2 obediente)
• Las gamas de longitud de onda son 1310nm, 1550nm y 16 que la otra clase de CWDM wavelengthen (cumpla con ITU-T G.694.2)
• Indicación de situación del LED de supervisar las condiciones de trabajo;
• Regenerador video de la ayuda;
• El transmisor-receptor de SFP de la ayuda caliente-tapó

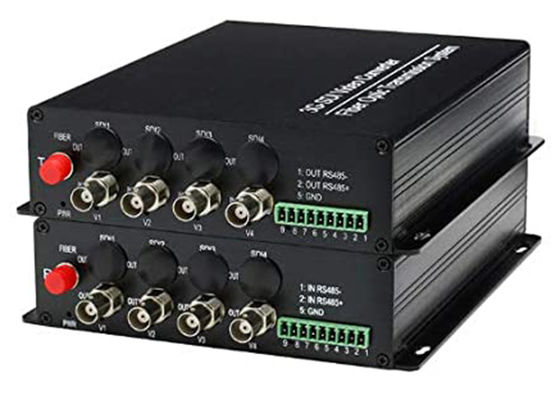

Imagen del producto
Empaquetado y envío
●Todo nuestro paquete es paquete estándar internacional
●Entregaremos nuestros productos tan pronto como la orden confirmada
