Lugar de origen: | CHINA |
Nombre de la marca: | AEO |
Certificación: | CE, FCC |
Cantidad de orden mínima: | 1 par |
---|---|
Precio: | negotiation |
Detalles de empaquetado: | paquete y cartón |
Tiempo de entrega: | 5-8 días laborables |
Condiciones de pago: | T/T |
Capacidad de la fuente: | 10000 pares/mes |
Número entrado: | 2 | Pérdida de reflexión: | >15DB |
---|---|---|---|
Equilibrio: | 0-150m@1.485Gb /s | Conector: | FC/PC (SC/PC opcional) |
Canal óptico: | 1 | Tipo óptico: | unimodal (opcionales con varios modos de funcionamiento) |
Longitud de onda: | 1310nm /1550nm | Distancia de Trasmission: | los 0-100km |
Pérdida de reflexión óptica: | > 15dB | La óptica que se estremece: | < 0=""> |
Conector de la óptica: | FC/PC (SC/PC opcional) | Puerto de BNC: | 2 |
Nivel de señal de BNC: | nominal 800mV | Tiempo de la subida/caída de BNC: | indicación 200ps |
BNC llegan más allá: | < 10=""> | Índice binario video: | 2.97Gb/s máximo |
AZUFAIFAS: | < 10="" -9=""> | ||
Alta luz: | 2CH HD SDI al convertidor de la fibra óptica,los 20km HD SDI al convertidor de la fibra óptica,vídeo de 3G SDI al convertidor de la fibra |
vídeo de 2Ch HD-SDI/3G-SDI a los puertos del convertidor 2 BNC de la fibra y a 1 puerto óptico
Parámetros técnicos
Óptico | Longitud de onda | 1310nm&1470nm-1610nm |
Tipo de la fibra | Solo modo, sola fibra (defecto) | |
Distancia | los 20km | |
Interfaz de la fibra | ST de FC (defecto) LC/SC/(opcional) | |
Vídeo del SDI | Número video del interfaz | 2 |
Interfaz físico | BNC | |
Max Resolution | 1920 x 1080 @ 60Hz | |
Entrada de video y impedancia de salida | 75Ω (desequilibrado) | |
La entrada de video/hacia fuera puso voltaje | Típico: 1Vpp, 0.5Vpp mínimo, 1.5Vpp máximo | |
Índice binario video | 2.97Gb/s máximo | |
Estándar video del SDI | 270Mbps (SD-SDI), el 1.485Gbps/M (HD-SDI), SMPTE425M3Gb/s que traza (3G-SDI), interfaz en serie de SMPTE424M 3Gb/s (3G-SDI) | |
Datos | Interfaz físico | El terminal de conexión del estándar industrial |
Señal de interfaz | RS485/RS422/RS232/Manchester | |
Baud Rate | 0-400Kbps | |
AZUFAIFAS | < 10="" -9=""> | |
Modo de operación | Lleno - duplex/semidúplex | |
Eléctrico y mecánico | Requisitos de alimentación entrados | DC 5V |
Adaptador | CA 100V~240V | |
Dimensiones | el 19.2*16.7*4.9cm | |
Embalaje | los 34.5*21*9cm | |
Peso | 1.35KG | |
Ambiental | Temperatura de funcionamiento | -20°C ~ +75°C |
Temperatura de almacenamiento | -40°C ~ +85°C | |
Humedad de trabajo | el 0% ~ el 95% (sin condensación) | |
MTBF | >100.000 horas |
Descripción
2 el canal HD-SDI/3G-SDI al convertidor de la fibra es una solución ideal y económica para los usos de la vigilancia. Recibe la entrada eléctrica de 8channel 3G-SDI/HD-SDI/SD-SDI, convierte perfectamente la señal del SDI a la señal óptica del solo modo, después convierte la señal óptica a la señal del SDI. Apoya la imagen de la transmisión de SDTV (143-540Mbps), y TVAD (1.485Gbps), trazado 3Gb/s (3G-SDI). Transmisor y receptor proporcionar la igualación y reclocking en la unidad de entrada para reconstruir la señal para la calidad constante.
Características
Vídeo del SDI
Número de canales: 2 chs
La entrada/hacia fuera puso el conector: BNC 75Ω
Voltaje de la entrada-salida: 1,0 voltios p-p
Índice binario video: 3.2Gb/s máximo
Estándares video del SDI: 270Mbps (SD-SDI)
el 1.485Gbps/M (HD-SDI)
trazado 3Gb/s (3G-SDI)
Datos
Los datos codifican: RS485/RS422/RS232/Manchester
Interfaz físico: Terminal de tornillo estándar industrial
Ayuda de la frecuencia/tarifa: 0~400K BPS
Fibra óptica
Número de puerto óptico: 1
Conector: FC a una cara
Los 20Km unimodales
Unimodal: 1310/1550nm (opción)
Eléctrico y mecánico
Adaptador del poder: CA 100-240V a DC 5V 2A
Consumo de energía: <3w>
Ambiental
Temperatura de funcionamiento:- 5C~+75 C
Temperatura de almacenamiento:- 5 C~+85 C
Humedad relativa: el 0%~95% (sin condensación)
MTBF: horas >100,000

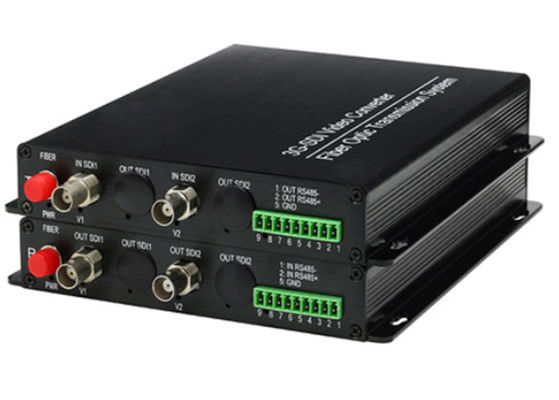

Imagen del producto
Diagrama de aplicaciones
●Todo nuestro paquete es paquete estándar internacional
●Entregaremos nuestros productos tan pronto como la orden confirmada
